Efektywność chłodnictwa i zapobieganie korozji pod izolacją CUI
Artykuł analizuje wyzwania inżynieryjne w izolacjach chłodniczych, od fizyki punktu rosy po prewencję korozji pod izolacją (CUI)
Optymalizacja kosztów operacyjnych (OPEX) oraz dekarbonizacja procesów stanowią fundament strategii konkurencyjności rynkowej, jednak zarządzanie energią cieplną często koncentruje się na systemach wysokotemperaturowych. Tymczasem to właśnie układy chłodnicze, operujące na glikolu, wodzie lodowej czy czynnikach chłodniczych, generują straty, które w ujęciu jednostkowym są znacznie trudniejsze do ograniczenia ze względu na sprawność agregatów chłodniczych (EER/COP). Nowoczesne podejście inżynieryjne wymaga odejścia od pasywnego traktowania izolacji zimnochronnej jako elementu jedynie chroniącego przed oszronieniem. Kluczowym wyzwaniem staje się mierzalna poprawa efektywności energetycznej oraz systemowe zapobieganie korozji pod izolacją (CUI), która w instalacjach chłodniczych rozwija się w sposób niemal niezauważalny do momentu wystąpienia krytycznej awarii.
Fizyka kondensacji w instalacjach przemysłowych
Fizyka wymiany ciepła w układach operujących poniżej temperatury otoczenia jest bezlitosna. Głównym parametrem determinującym poprawność projektu izolacji nie jest wyłącznie opór cieplny (R-value), ale zdolność do utrzymania temperatury zewnętrznej poszycia powyżej punktu rosy (dew point). Gdy temperatura powierzchni izolacji spadnie poniżej tego punktu, dochodzi do natychmiastowej kondensacji pary wodnej z powietrza. Zjawisko to, potocznie zwane „płaczącymi rurami”, stanowi sygnał o błędzie w doborze grubości izolacji lub wystąpieniu nieszczelności.
Zgodnie z najnowszymi wytycznymi branżowymi (m.in. publikacjami inżynieryjnymi z przełomu 2024 i 2025 roku, o których wspominaliśmy w raporcie o normie EN 17956), projektowanie systemów izolacyjnych w chłodnictwie musi opierać się na modelowaniu gradientu temperatury w strukturze materiału. Kondensacja na powierzchni rurociągu lub armatury prowadzi do nasiąkania izolacji, co drastycznie obniża jej współczynnik przewodzenia ciepła (λ). Woda posiada przewodność cieplną ok. 0,6 W/(m·K), podczas gdy sucha izolacja techniczna operuje w zakresie 0,03–0,04 W/(m·K). Nawet niewielki procent wilgoci w strukturze izolacji potrafi zredukować jej skuteczność o ponad 50%, co prowadzi do lawinowego wzrostu strat energii i obciążenia agregatów.
W tym kontekście audyt energetyczny chłodnictwa realizowany przez Genergo staje się niezbędnym narzędziem diagnostycznym. Wykorzystanie zaawansowanej termowizji pozwala na identyfikację nieszczelności i obszarów, w których bariera paroszczelna uległa degradacji. Zamiast czekać na pojawienie się kałuży pod rurociągiem, inżynierowie mogą precyzyjnie wskazać punkty generujące największe ryzyko procesowe i finansowe.
CUI (Corrosion Under Insulation) – Ukryty koszt źle zaprojektowanej izolacji
Korozja pod izolacją to jedno z najtrudniejszych do wykrycia zjawisk w utrzymaniu ruchu. W układach chłodniczych CUI rozwija się szczególnie intensywnie ze względu na stałą obecność wilgoci w cyklach chłodzenia i rozmrażania. Tradycyjne izolacje stałe, takie jak otuliny z pianki poliuretanowej czy wełny szklanej z płaszczem blaszanym, po pewnym czasie tracą swoją hermetyczność. Uszkodzenia mechaniczne płaszcza, nieszczelności na nitach czy degradacja uszczelnień silikonowych otwierają drogę dla dyfuzji pary wodnej.
Gdy wilgoć dotrze do stalowej powierzchni rury lub korpusu zaworu, rozpoczyna się proces korozyjny. Problem polega na tym, że pod sztywną izolacją blaszaną stan rury pozostaje niewidoczny dla personelu. Wiele zakładów przemysłowych dowiaduje się o postępującej korozji dopiero w momencie rozszczelnienia instalacji i wycieku czynnika chłodniczego, co często wiąże się z nagłym zatrzymaniem linii produkcyjnej i ogromnymi stratami rzędu setek tysięcy złotych.

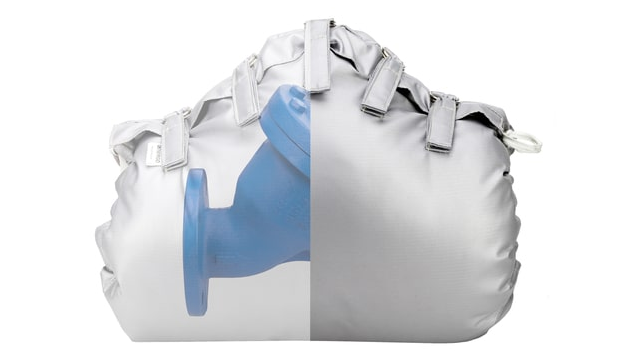

Rozwiązaniem tego problemu jest wdrożenie strategii "Non-destructive Maintenance". Pokrowce termoizolacyjne THERMO-GEN COLD™ od firmy Genergo zostały zaprojektowane z myślą o pełnej inspekcyjności. Dzięki systemowi rzepów technicznych i pasków dociągowych, izolacja może zostać zdjęta w ciągu kilkudziesięciu sekund, pozwalając na wizualną kontrolę stanu armatury. Po przeprowadzonej inspekcji, pokrowiec jest zakładany ponownie, zachowując swoją pierwotną szczelność. Jest to kluczowy argument dla inspektorów dozoru technicznego oraz menedżerów UR, którzy dążą do maksymalizacji dostępności maszyn przy jednoczesnym obniżeniu kosztów inspekcji.
Ekonomia Chłodu: Skąd bierze się 90% oszczędności?
Wielu zarządców obiektów bagatelizuje izolację armatury (zawory, filtry, zasuwy), skupiając się jedynie na rurociągach liniowych. Tymczasem pojedynczy, niezaizolowany zawór kołnierzowy w układzie wody lodowej generuje straty energii porównywalne z kilkoma metrami bieżącymi rury. Dane z raportu National Insulation Association (NIA) "Mechanical Insulation Energy Appraisal Study 2025" wskazują jednoznacznie: prawidłowe zaizolowanie gołej armatury chłodniczej pozwala na redukcję strat energii o ponad 90%.
Skąd bierze się tak wysoki wskaźnik? W układach chłodniczych każda ilość ciepła, która dostanie się do systemu przez niezaizolowany element, musi zostać usunięta przez agregat chłodniczy (chiller). Sprawność chłodnicza (EER) typowych urządzeń wynosi od 3 do 5, co oznacza, że aby usunąć 1 kW ciepła z instalacji, musimy zużyć od 0,2 do 0,33 kW energii elektrycznej. W skali roku, przy pracy ciągłej, straty na kilkudziesięciu niezaizolowanych zaworach sumują się do dziesiątek megawatogodzin zbędnie zużytej energii.
Optymalizacja w oparciu o produkty Genergo opiera się na twardych danych. Kalkulator oszczędności pozwala inżynierom na oszacowanie ROI (Return on Investment) dla konkretnej instalacji. Zastosowanie technicznych tkanin o wysokiej odporności i rdzeni o niskiej przewodności cieplnej sprawia, że inwestycja w pokrowce THERMO-GEN™ zwraca się zazwyczaj w okresie od 6 do 18 miesięcy, zależnie od parametrów pracy układu.
Inżynieria Rozwiązań Demontowalnych: Od Audytu po Implementację
Przejście na systemy demontowalne to zmiana paradygmatu w inżynierii izolacji. Tradycyjne podejście „zainstaluj i zapomnij” (install and forget) jest nieakceptowalne w nowoczesnym przemyśle spożywczym czy chemicznym, gdzie higiena i łatwość obsługi są priorytetem.
Izolacje THERMO-GEN COLD™ charakteryzują się:
- Dopasowaniem Geometrycznym: Każdy pokrowiec jest wynikiem precyzyjnych pomiarów obiektowych. Eliminuje to puste przestrzenie (mostki termiczne), w których mogłaby gromadzić się wilgoć.
- Paroszczelnością: Zastosowanie specjalistycznych powłok membranowych zapobiega dyfuzji pary wodnej do wnętrza izolacji, co jest krytyczne dla utrzymania stałych parametrów termicznych.
- Odpornością Mechaniczną: Tkaniny techniczne używane przez Genergo są odporne na przetarcia, środki chemiczne i promieniowanie UV, co gwarantuje wieloletnią eksploatację nawet w trudnych warunkach hal produkcyjnych.
Proces wdrożenia rozpoczyna się od inwentaryzacji armatury. Audytorzy Genergo katalogują każdy element, dobierając optymalną grubość izolacji tak, aby temperatura powierzchni pokrowca zawsze pozostawała na bezpiecznym poziomie powyżej punktu rosy, niezależnie od wilgotności powietrza na hali. Taki poziom inżynieryjnej precyzji odróżnia rozwiązania specjalistyczne od prostych, rynkowych zamienników.
Dlaczego najtańsza izolacja jest najdroższa?
Decyzje zakupowe w przemyśle często opierają się na koszcie początkowym (CAPEX). Jednak w przypadku izolacji chłodniczych, takie podejście jest skrajnie nieefektywne. Analiza Life Cycle Cost (LCC) wykazuje, że koszt zakupu standardowej izolacji to zaledwie ułamek całkowitych kosztów, na które składają się:
- Straty energii wynikające z degradacji parametrów izolacji.
- Koszt prac odtworzeniowych po każdorazowej rewizji armatury (zniszczona wełna, blacha, czas pracy montera).
- Ryzyko przestojów spowodowanych awariami wywołanymi przez korozję CUI.
Pokrowce termoizolacyjne Genergo, deklasują rozwiązania tradycyjne. Ich re-używalność eliminuje potrzebę ciągłego angażowania firm zewnętrznych do prac izolacyjnych po każdym przeglądzie technicznym. Ponadto, doskonale wpisują się w rosnące wymagania dotyczące raportowania ESG. Poprawa efektywności energetycznej bezpośrednio przekłada się na obniżenie śladu węglowego zakładu (Scope 2), co staje się kluczowym wskaźnikiem dla zarządów dużych przedsiębiorstw produkcyjnych.
Tabela Porównawcza: Izolacja Tradycyjna vs. Systemy Demontowalne Genergo
Aby ułatwić decydentom wybór, poniżej przedstawiamy zestawienie parametrów technicznych i operacyjnych obu rozwiązań:
| Parametr | Izolacja Tradycyjna (Sztywna/Płaszcz) | System THERMO-GEN COLD™ |
|---|---|---|
| Instalacja | Wymaga etatowego montera i narzędzi | Szybki montaż na rzepy (samodzielny) |
| Bariera paroszczelna | Zależna od jakości klejenia/nitów | Zintegrowana, hydrofobowa membrana |
| Inspekcyjność (CUI) | Brak – wymaga niszczenia osłony | Pełna – demontaż w sekundy |
| Odporność mechaniczna | Podatna na wgniecenia blachy | Elastyczna, odporna na uderzenia |
| Ślad węglowy (LCA) | Wysoki (jednorazowe użycie) | Niski (wielokrotne użycie przez lata) |
| Higiena (Spożywka) | Trudne mycie (szczeliny w blasze) | Łatwozmywalna, hermetyczna tkanina |
| Koszt LCC (5 lat) | Bardzo wysoki (naprawy + straty) | Optymalny (brak kosztów serwisu) |
W najbardziej wymagających aplikacjach, gdzie przestrzeń montażowa jest ograniczona (np. gęsto upakowane szafy sterownicze lub maszynownie na statkach), tradycyjne materiały izolacyjne o grubości 100 mm nie mieszczą się fizycznie. W takich sytuacjach Genergo stosuje zaawansowane kompozyty izolacyjne impregnowane aerożelem krzemionkowym.
Aerożel posiada najniższy współczynnik przewodzenia ciepła wśród ciał stałych (λ ≈ 0,016 W/(m·K)). Pozwala to na redukcję grubości izolacji o ok. 50-70% przy zachowaniu tego samego oporu cieplnego. W systemach chłodniczych aerożel jest szczególnie cenny ze względu na swoją naturalną hydrofobowość – materiał ten odpycha wodę na poziomie molekularnym, co sprawia, że izolacja nigdy nie nasiąka wilgocią, nawet w przypadku awarii paroszczelnej warstwy zewnętrznej.
FAQ: Techniczne aspekty optymalizacji chłodnictwa
Czy pokrowce demontowalne rzeczywiście są paroszczelne?
Tak. Kluczem jest zastosowanie wielowarstwowej konstrukcji z wewnętrzną barierą paroszczelną oraz precyzyjne dopasowanie (uszczelnienie) na końcach pokrowca (tzw. dławiki). Poprawnie zamontowany pokrowiec THERMO-GEN COLD™ zapobiega dyfuzji pary wodnej równie skutecznie jak klejona otulina kauczukowa, oferując przy tym przewagę demontowalności.
Jak izolacja demontowalna radzi sobie z drganiami instalacji?
W przeciwieństwie do sztywnych osłon blaszanych, które pod wpływem drgań mogą pękać na nitach lub generować hałas, pokrowce tekstylne są naturalnie elastyczne. Działają jak tłumiki drgań, co dodatkowo wydłuża żywotność osprzętu i poprawia komfort akustyczny na hali.
Jak dobrać grubość pokrowca, aby uniknąć kondensacji?
Dobór odbywa się na podstawie obliczeń inżynieryjnych uwzględniających temperaturę medium, maksymalną temperaturę otoczenia oraz maksymalną wilgotność względną (RH). Nasz zespół wykorzystuje dedykowane oprogramowanie, aby zagwarantować, że temperatura punktu rosy nie zostanie osiągnięta na powierzchni pokrowca w najbardziej ekstremalnych warunkach pracy zakładu.
Czy można stosować pokrowce w strefach czystych?
Tak. Pokrowce THERMO-GEN COLD™ spełniają surowe normy i są dopuszczone do pracy w przemyśle farmaceutycznym cy spożywczym.
Czy pokrowce chronią przed korozją CUI?
Pokrowce zapobiegają procesowi poprzez eliminację skraplania wody. Najważniejszą zaletą jest jednak "widoczność" – możliwość regularnej kontroli stanu stali bez niszczenia izolacji, co pozwala na reakcję w fazie embrionalnej korozji.
Metodologia obliczeń punktu rosy
Zrozumienie zjawiska kondensacji wymaga analizy wykresu psychrometrycznego (Moliera). Dla inżyniera procesowego kluczowe jest wyznaczenie bezpiecznego marginesu temperatury. Jeśli medium ma -10°C, a hala produkcyjna ma +25°C przy wilgotności 60%, punkt rosy wynosi ok. 16,7°C. Oznacza to, że zewnętrzna warstwa pokrowca MUSI mieć temperaturę minimum 18°C, aby zachować 100% pewności braku skraplania.
Każdy projekt Pokrowca termoizolacyjnego przechodzi weryfikację przez nasz dział techniczny. Tylko takie podejście gwarantuje, że zainwestowane środki w termoizolację przyniosą oczekiwany efekt technologiczny i oszczędnościowy.
Podsumowanie i Rekomendacje
Inwestycja w nowoczesne systemy izolacji demontowalnej to jeden z najprostszych sposobów na skokową poprawę efektywności energetycznej zakładu przy jednoczesnym zabezpieczeniu kapitału technicznego. W dobie rosnących cen energii i rygorystycznych norm ESG, pozostawienie układów chłodniczych bez profesjonalnego audytu energetycznego oraz szczelnej izolacji armatury jest strategią deficytową. Zachęcamy również do zapoznania się z naszym przeglądem technologii chłodzenia przemysłowego, gdzie analizujemy przyszłość wydajnych instalacji.
Rekomendujemy rozpoczęcie procesu od inwentaryzacji punktowych źródeł strat ciepła i chłodu. Firma Genergo, posiadająca ponad 30-letnie doświadczenie w inżynierii tekstyliów technicznych, oferuje wsparcie na każdym etapie – od precyzyjnego pomiaru, przez symulację oszczędności finansowych, aż po profesjonalny montaż systemów THERMO-GEN™.
